產品介紹

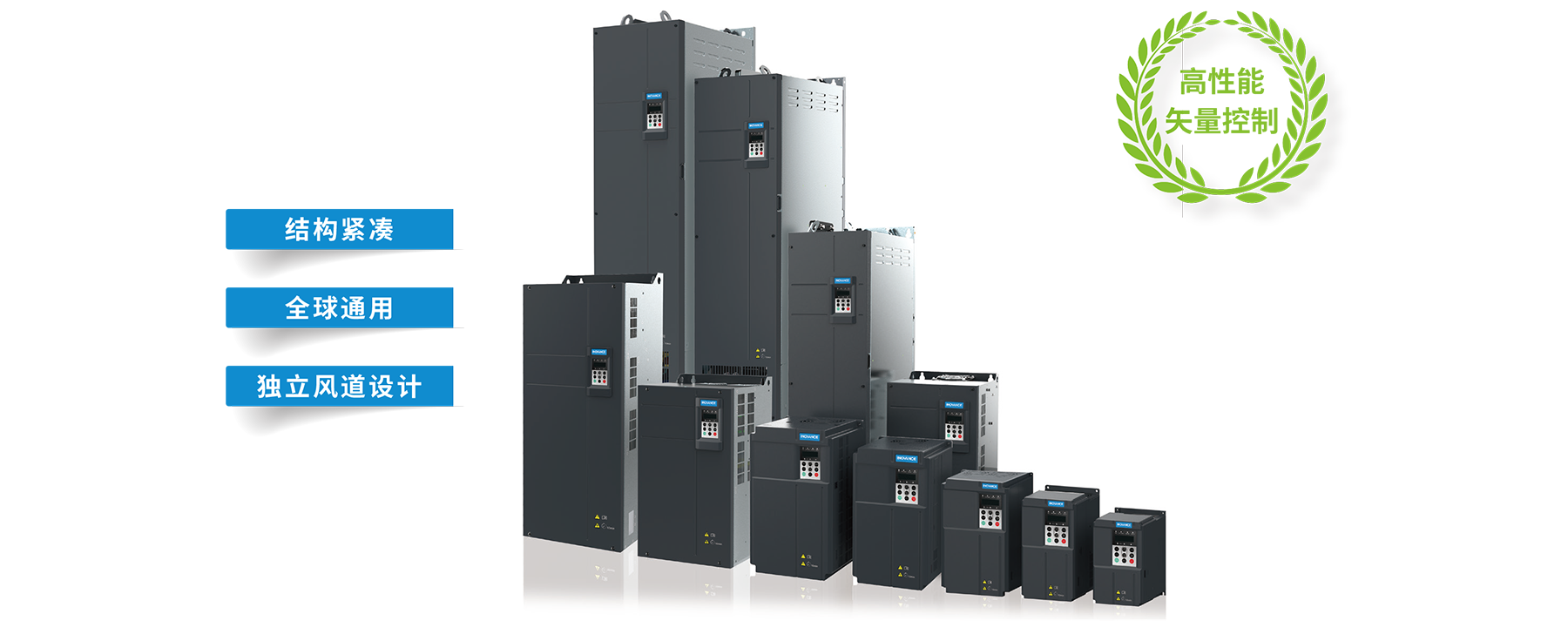

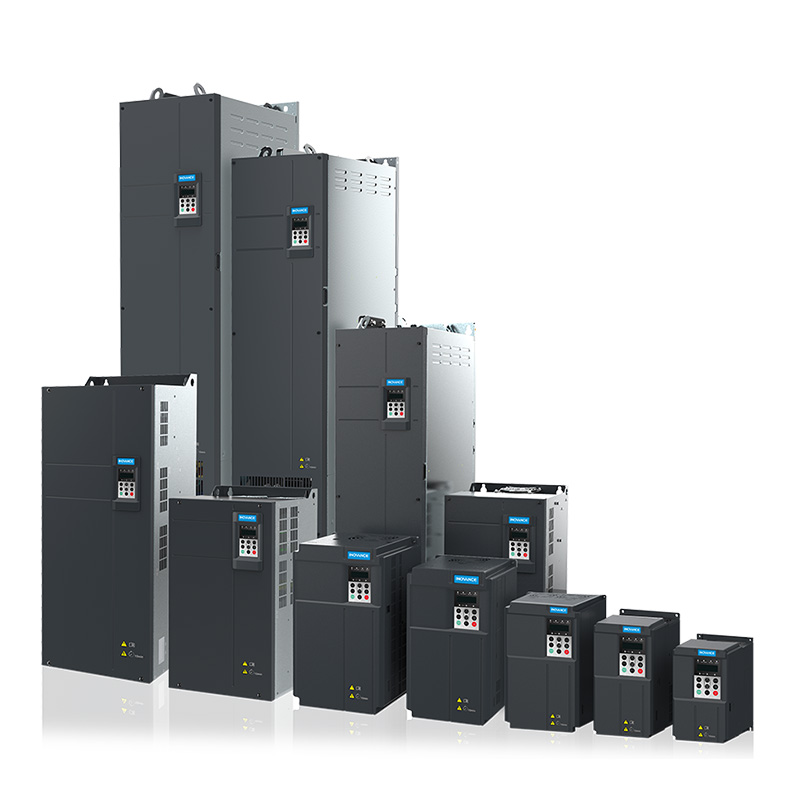

MD500 是匯川技術匯集了矢量變頻技術的高性能變頻器，憑借高性能的電流矢量技術，可輕松驅動感應電動機。MD500 采用高性能、高品質、高功率密度設計，在易用性、可維護性、環保性、安裝空間和設計標準等方面有顯著提升，可進一步優化用戶的使用體驗。
產品特性及優點
1、更高的安全及認證，CE、UL、CUL、ROHS，滿足高端用戶的設備出口認證要求
2、滿足包括歐洲，北美，印度等在內的 380 ~ 480 V三相電網需求
3、滿足歐盟 C3，C2 等要求，對于 EMC 要求高的場合可以提供綜合解決方案
4、精細化設計，體積減少 30%
5、30 kW以上系列標配內置 H級絕緣等級直流電抗器
6、高性能矢量控制，提高設備精度
7、支持多種編碼器，高精度閉環控制
8、低速大轉矩，提高設備低速控制性能
9、完善的直流制動回路方案zz長壽命設計
10、獨立風道設計，抵抗各種嚴酷污染環境
規格參數
| 項目 | 規格 | |
| 電網電壓 | 單相200?~?240?VAC，允許波動范圍：-15%?~?+10%（170?~?264?VAC） 三相200?~?240?VAC，允許波動范圍：-15%?~?+10%（170?~?264?VAC） 三相380?~?480?VAC，允許波動范圍：-15%?~?+10%（323?~?528?VAC） | |
| 功率范圍 | 單相200V：0.4?~?2.2kW；三相220?V：0.4?~?200?kW；三相380?V：0.4?~?630?kW | |
| 最高頻率 | 0.8?kHz?~?8?kHz 可根據負載特性，自動調整載波頻率 | |
| 輸入頻率分辨率 | 數字設定：0.01Hz | 模擬設定：最高頻率×0.025% |
| 控制方式 | 開環矢量控制（SVC）；閉環矢量控制（FVC）；V/F控制 | |
| 啟動轉矩 | 0.25Hz/150%（SVC） | 0?Hz/180%（FVC） |
| 調速范圍 | 1：200（SVC） | 1：1000（FVC） |
| 穩速精度 | ±0.5%（SVC） | ±0.02%（FVC） |
| 轉矩控制精度 | FVC：±3%；SVC：5Hz以上±5% | |
| 轉矩提升 | 自動轉矩提升；手動轉矩提升0.1%?~?30.0% | |
| V/F曲線 | 四種方式：直線型；多點型；完全V/F分離；不完全V/F分離 | |
| 加減速曲線 | 直線或S曲線加減速方式；四種加減速時間，加減速時間范圍0.0?~?6500.0?s | |
| 直流制動 | 直流制動起始頻率：0.00?Hz?~?最大頻率；制動時間：0.0?s?~?36.0?s；制動動作電流值：0.0%?~?100.0% | |
| 點動控制 | 點動頻率范圍：0.00?Hz?~?50.00?Hz；點動加減速時間0.0?s?~?6500.0?s | |
| 簡易PLC、多段速運行 | 通過內置PLC或控制端子實現最多16段速運行 | |
| 內置PID | 可方便實現過程控制閉環控制系統 | |
| 自動電壓調(AVR) | 當電網電壓變化時，能自動保持輸出電壓恒定 | |
| 過壓過流失速控制 | 對運行期間電流電壓自動限制，防止頻繁過流過壓故障 | |
| 快速限流功能 | 最大限度減小過流故障，保護變頻器正常運行 | |
| 轉矩限定與控制 | “挖土機”特性，對運行期間轉矩自動限制，防止頻繁過流故障；矢量控制模式可實現轉矩控制 | |
| 瞬停不停 | 瞬時停電時通過負載回饋能量補償電壓的降低，維持變頻器短時間內繼續運行 | |
| 快速限流 | 避免變頻器頻繁的出現過流故障 | |
| 虛擬IO | 五組虛擬DIDO，可實現簡易邏輯控制 | |
| 定時控制 | 定時控制功能：設定時間范圍0.0?min?~?6500.0?min | |
| 多電機切換 | 兩組電機參數，可實現兩個電機切換控制 | |
| 多線程總線支持 | 支持六種現場總線：Modbus、Profibus-DP、CANLink、CANopen、Profinet、EtherCAT | |
| 電機過熱保護 | 選配IO擴展卡1，模擬量輸入AI3可接受電機溫度傳感器輸入（PT100、PT1000） | |
| 多編碼器支持 | 支持差分、開路集電極、UVW、旋轉變壓器等 | |
| 用戶可編程 | 選配用戶可編程卡，可以實現二次開發，編程方式兼容匯川公司的PLC | |
| 強大的后臺軟件 | 支持變頻器參數操作及虛擬示波器功能；通過虛擬示波器可實現對變頻器內部的狀態監視 | |
